상태공간방정식

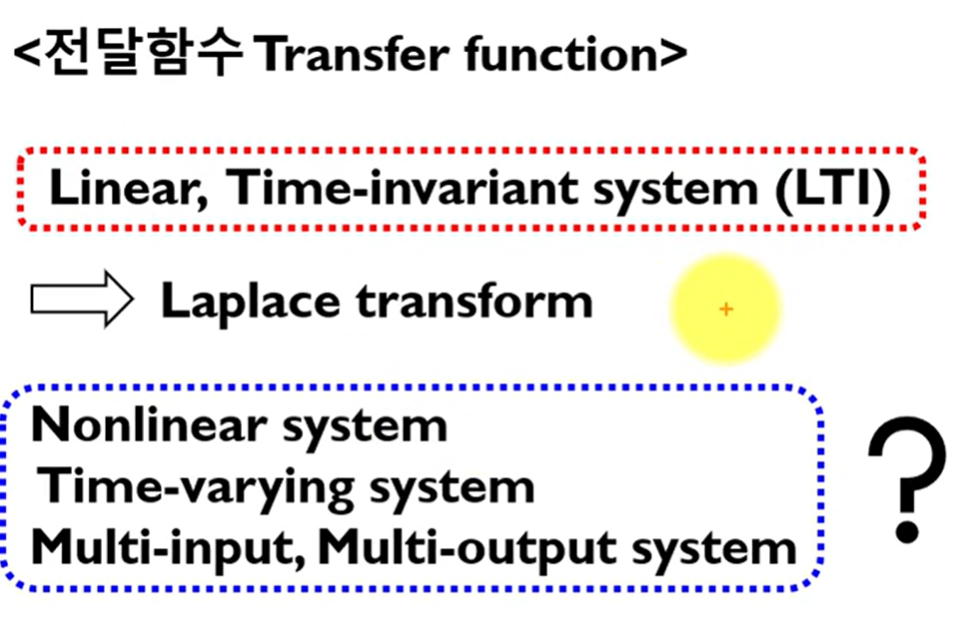

트랜스처 펑션에는 미분 방정식으로 아래 두개 도출가능(도메인 차이)

전달함수표현 - 주파수 도메인

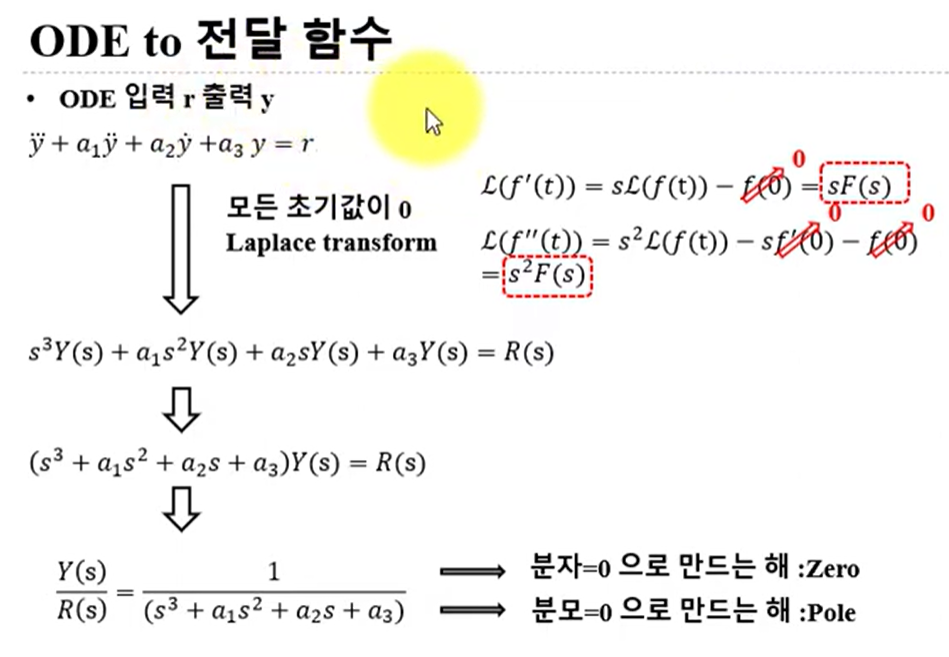

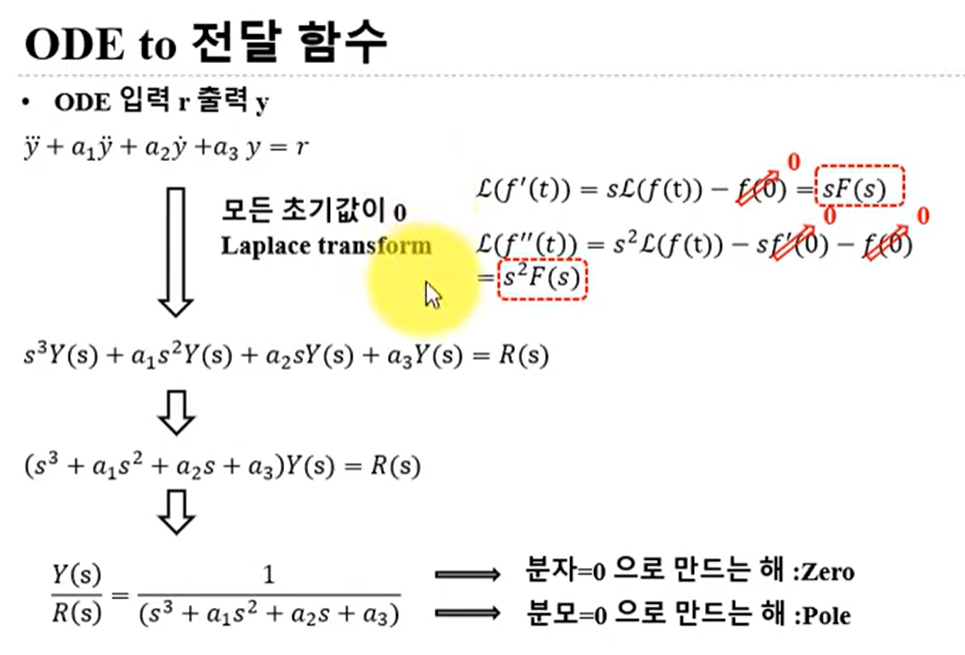

라플라스 의미정도만 , t 에서 s 도메인으로 변환 r(s)입력 분모 / 출력 분자

zero의 역할 pole의 역할

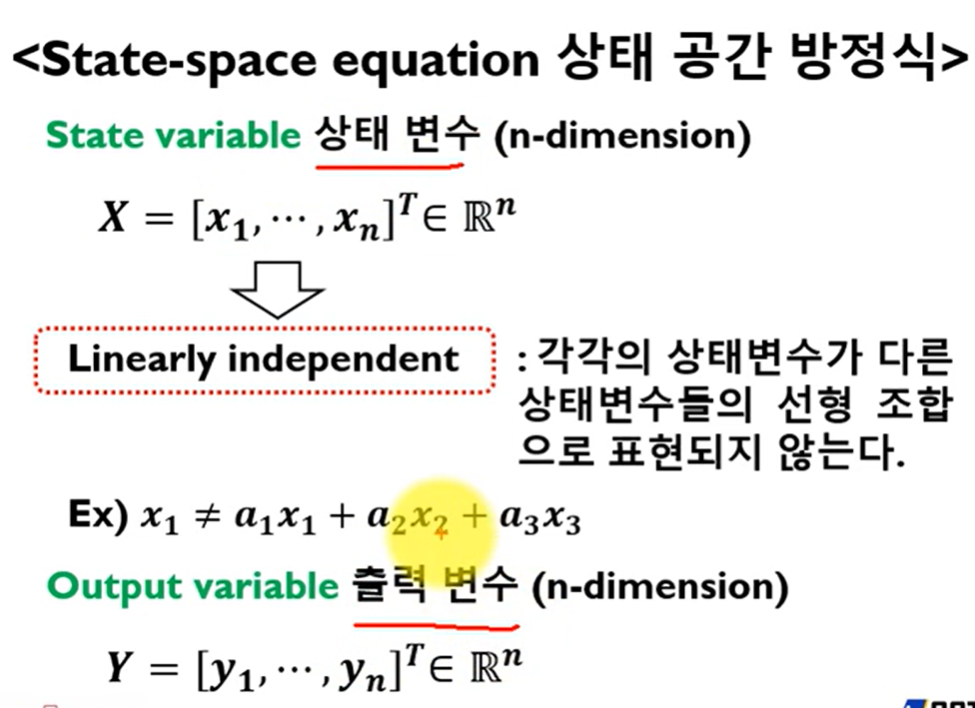

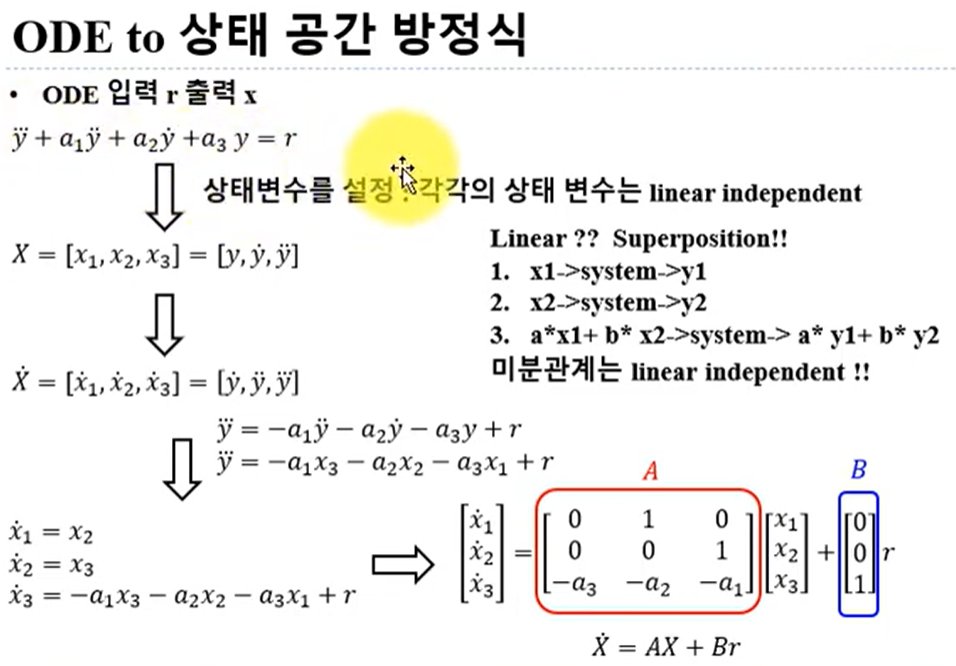

조건) 선형독립적이다는 가정이 필요하다

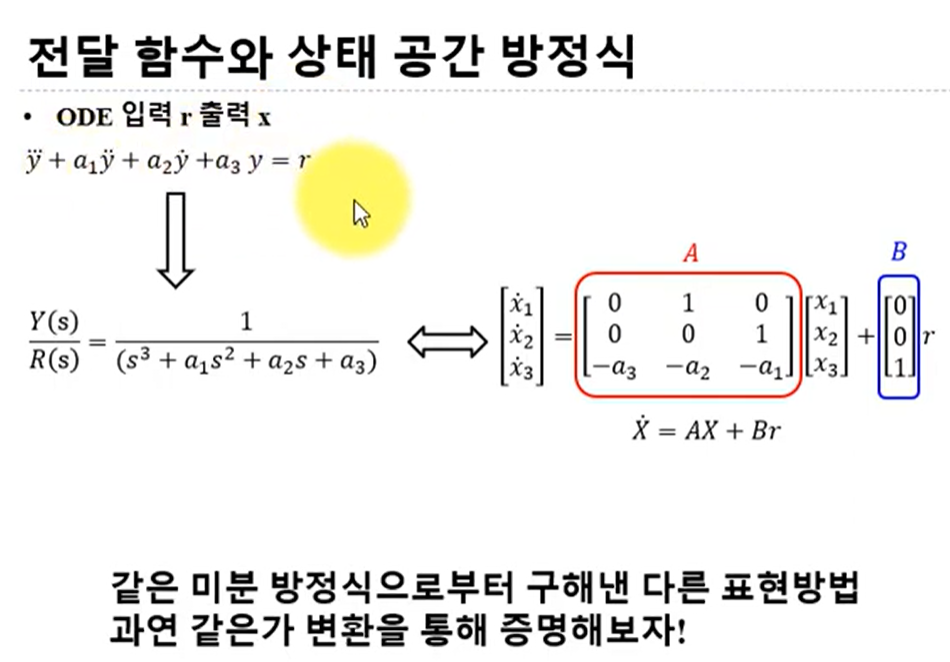

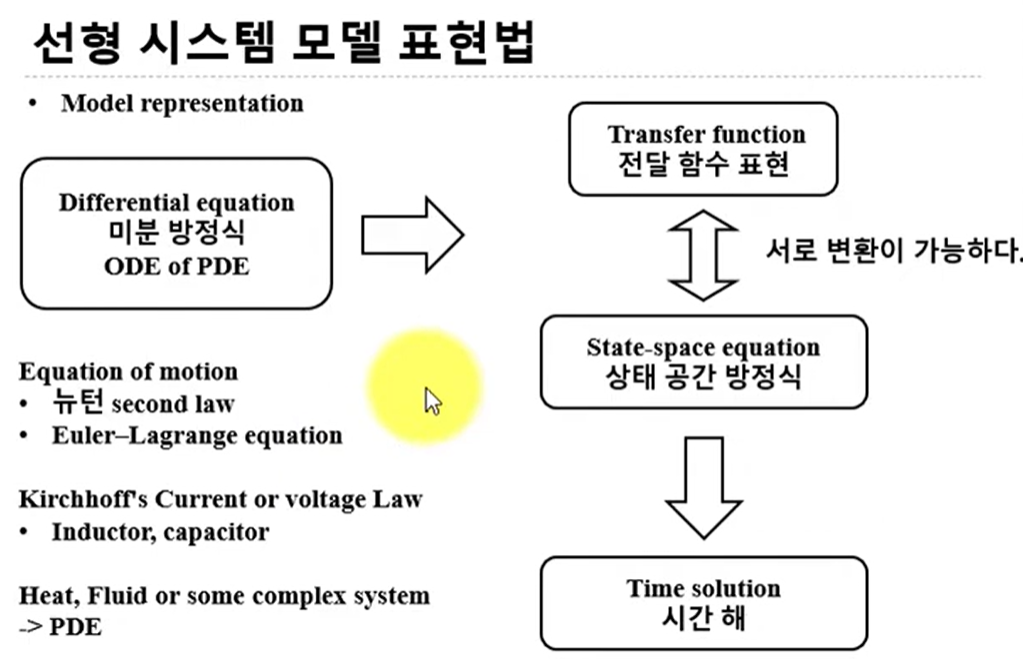

→ 두개의 모델 도메인차이

증명

→ 상태공간 방정식이 필요

선형 시불변(Linear Time-Invariant, LTI) 시스템과 상태 공간(State Space) 모델 사이의 관계는 시스템 이론과 제어 이론에서 매우 중요합니다. 전문가이신 만큼, 이 관계를 자세하고 기술적인 관점에서 설명하겠습니다.

LTI 시스템의 정의

LTI 시스템은 선형성과 시간 불변성의 두 가지 주요 특성을 가집니다. 즉, 시스템의 입력과 출력 관계가 시간에 따라 변하지 않으며, 입력의 슈퍼포지션(합성)이 출력의 슈퍼포지션과 일치합니다.

상태 공간 모델(State Space Model)의 개념

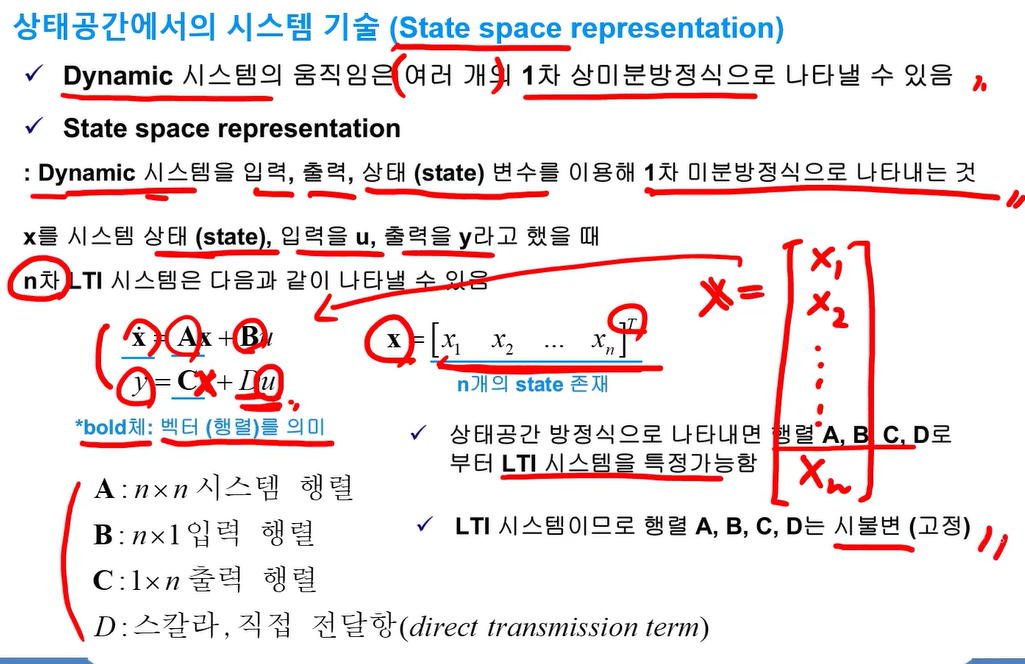

상태 공간 접근 방식은 시스템의 동적 행동을 “상태 변수”를 통해 모델링합니다. 상태 공간 모델은 일반적으로 다음과 같은 형태의 미분방정식 또는 차분방정식으로 표현됩니다:

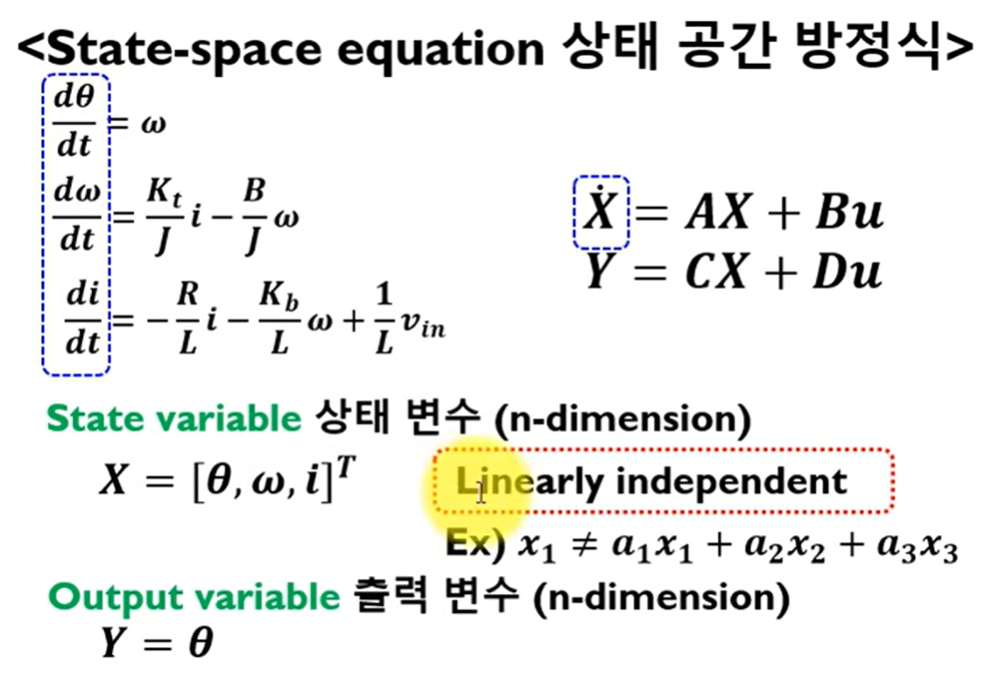

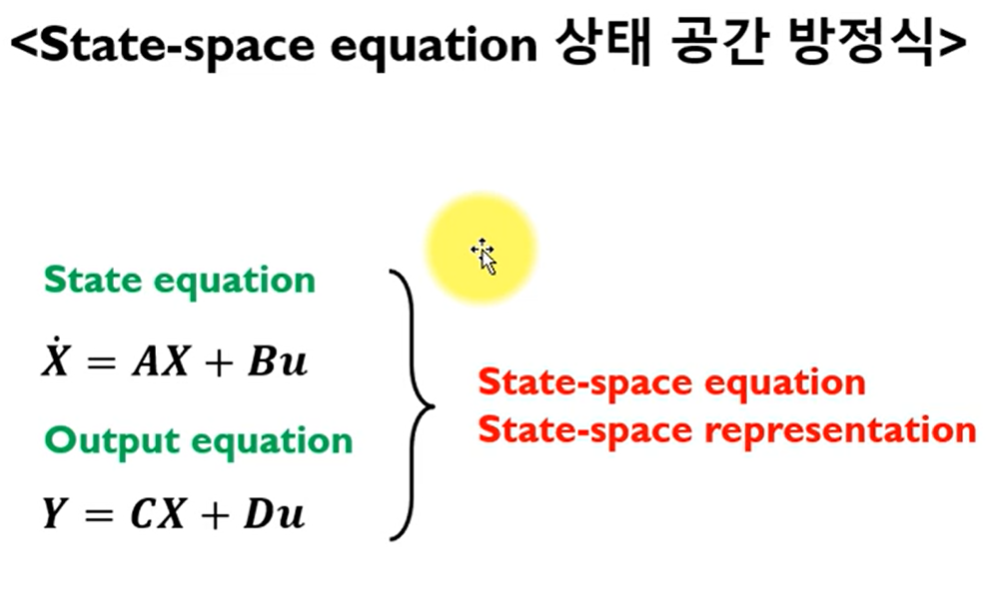

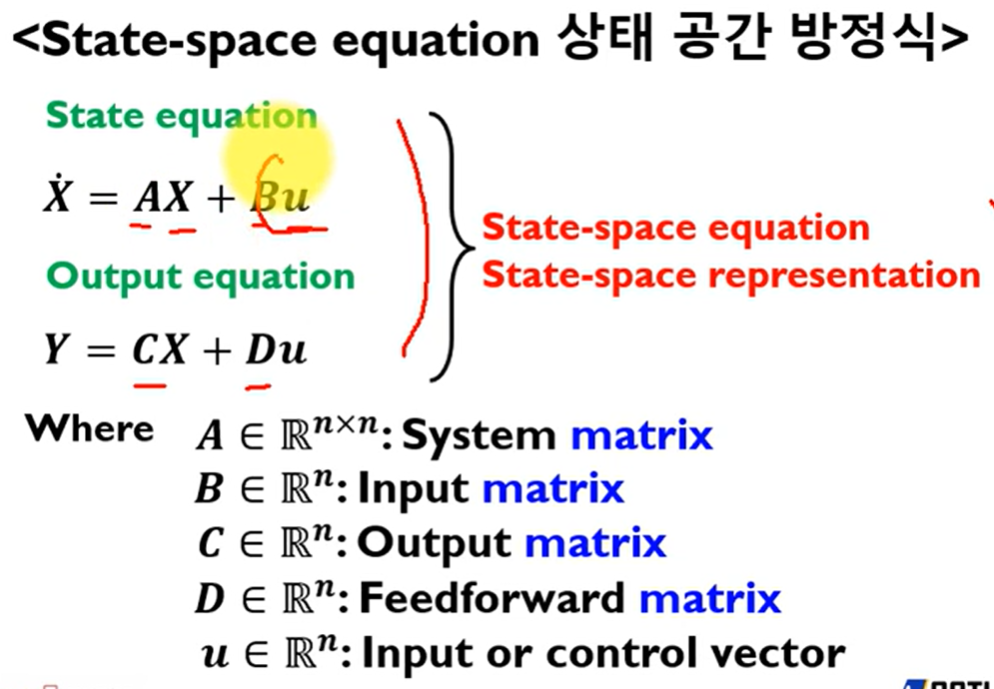

  • 연속 시스템: $\dot{x}(t) = Ax(t) + Bu(t)$ $$$ y(t) = Cx(t) + Du(t)$ $$
  • 이산 시스템: x[k+1]=Ax[k]+Bu[k]x[k+1] = Ax[k] + Bu[k] $y[k] = Cx[k] + Du[k]$ 여기서 xx는 상태 벡터, uu는 입력, yy는 출력, AA, BB, CC,   S  D~~S~~D는 시스템 매트릭스입니다.

LTI 시스템과 상태 공간 모델의 관계

  1. 상태 공간 표현의 일반성: LTI 시스템은 상태 공간 형태로 표현될 수 있습니다. 이는 상태 공간 모델이 LTI 시스템의 동적 특성을 완전히 기술할 수 있음을 의미합니다.
  2. 선형성의 보존: 상태 공간 모델에서 AA, BB, CC, DD 매트릭스는 시간에 따라 변하지 않는 상수이며, 이는 LTI 시스템의 선형성과 시간 불변성을 보장합니다.
  3. 해석 및 설계 용이성: 상태 공간 모델을 사용하면 시스템의 내부 동적을 명확하게 파악할 수 있어, 제어 및 관찰기 설계, 안정성 분석, 성능 최적화 등에 용이합니다.

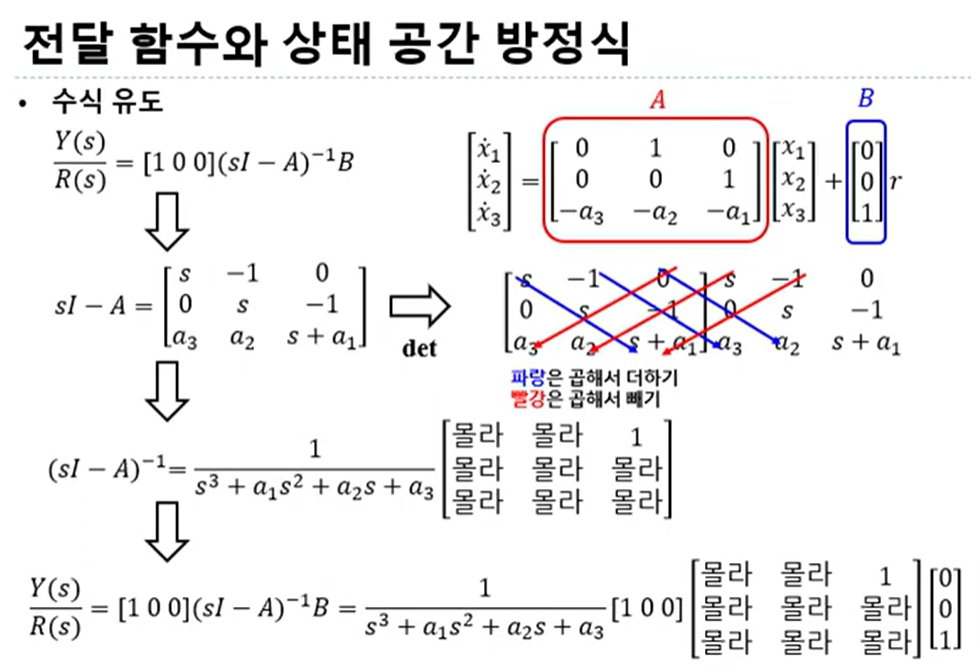

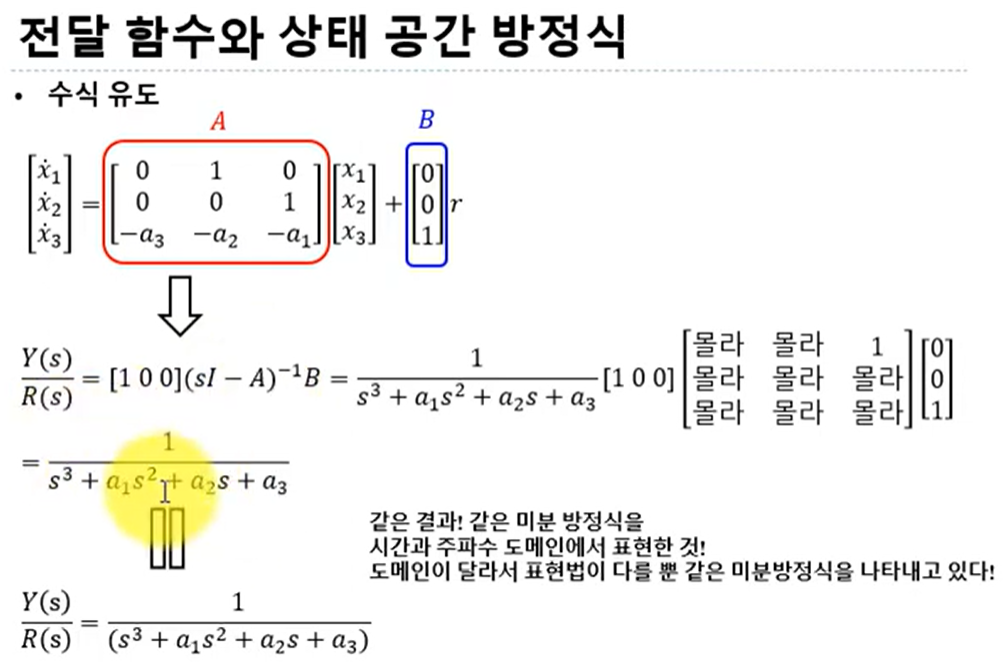

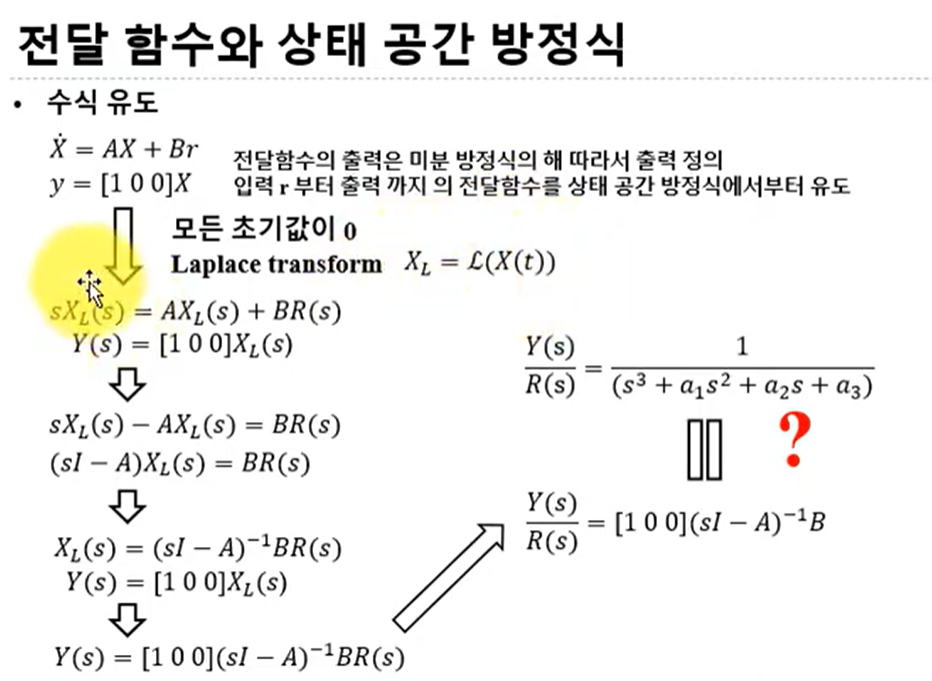

  4. 전달 함수와의 관계: LTI 시스템의 전달 함수는 상태 공간 모델로부터 도출될 수 있습니다. 연속 시스템의 경우, 전달 함수 H(s)H(s)는 H(s)=C(sI−A)−1B+DH(s) = C(sI - A)^{-1}B + D로 주어집니다.
  5. 모델 변환의 가능성: 주어진 LTI 시스템에 대해 다양한 상태 변수의 선택이 가능하며, 이는 서로 다른 상태 공간 표현을 생성할 수 있습니다. 이는 시스템의 특정 특성이나 설계 요구사항에 따라 최적화된 모델을 선택할 수 있음을 의미합니다.

최적제어, 피드백 제어 등등 엄청 많이 발전함

상태 공간 표현식은 입력, 출력, 그리고 상태 변수들의 관계를 1차 미분 방정식의 형태로 나타내는 수학적 모델입니다. 이는 다양한 입력과 출력, 상태를 갖는 시스템을 간결하게 표현하기 위해 변수들을 벡터 형태로 나타내며, 시스템이 선형이고 시간에 변하지 않을 경우 이러한 관계는 행렬 형태로 표현됩니다. 상태 공간 표현은 입력과 출력이 여러 개인 시스템을 모델링하고 분석하기에 편리하며, 주파수 영역 접근법과는 달리, 선형 요소와 0-초기 조건에만 국한되지 않습니다. “상태 공간”이라는 용어는 각 축이 상태 변수를 나타내는 공간을 의미하며, 시스템의 상태는 이 공간 내의 벡터로 표현됩니다. 이 방식을 통해 � p 개의 입력과 � q 개의 출력을 가진 시스템을 전체적으로 표현하고 분석할 수 있으며, 이는 �×� q × p 개의 라플라스 변환식을 사용하여 시스템의 정보를 전체적으로 나타내는 것보다 더 효율적인 방법을 제공합니다.
